LT沥青温拌剂

温拌沥青混合料（Warm Mix Asphalt，简称WMA）是指通过添加剂和特殊工艺作用，能够在明显较低温度下（通常比同类型热拌沥青混合料施工操作温度下降30℃）实现沥青路面拌合及施工，同时保持其不低于热拌沥青混合料（HMA）的使用性能的沥青混合料技术的混合料。其技术关键是在不损伤HMA路用性能的前提下如何降低沥青在较低温度下的拌合粘度。

一、产品简介

我公司自主研发的LT-W1温拌剂是一种含水无机硅铝酸盐材料，形似白色粉末，具有添加方便、成本低的优势。掺量一般为沥青质量的3～5%（相当于每吨混合料中加入量为2.5~3.5kg）。此外，该种温拌技术在降低拌合、摊铺、碾压等各项温度达30℃的同时，还具有改性的效果，可以提高沥青混合料的高温抗车辙性能及抗水损害能力。

二、作用机理

LT-W1温拌剂含有18~21%的结晶水，其中含有的水分在85℃以上会持续的释放出来，在沥青混合料拌和过程中，与沥青作用使之发泡，泡沫能起到润滑剂的作用，降低沥青粘度，使沥青可以在相对较低的温度条件下（120～130℃）与集料拌合均匀。

三、适用范围
1）长大隧道沥青路面；
2）初春和秋冬季低温情况下沥青路面摊铺施工；
3）高性能超薄罩面；
4）环保要求高的市政道路铺装（特别是人口密集、小区等）；

5）高速公路、重载道路或机场跑道。

四、施工工艺

LT-W1温拌剂的添加使用方式简单，无需对生产装置进行改建，推荐在沥青注入集料的同时加入，与HHA相比，需延长15~30秒拌合时间。我们推荐的沥青加热温度为150~160℃，集料的加热温度为130~150℃，混合料的拌和温度为130~150℃，正常施工摊铺温度不低于100℃，开始碾压温度不低于95℃，低温施工摊铺温度不低于110℃， 开始碾压温度不低于105℃（具体须根据工程实际来定）。

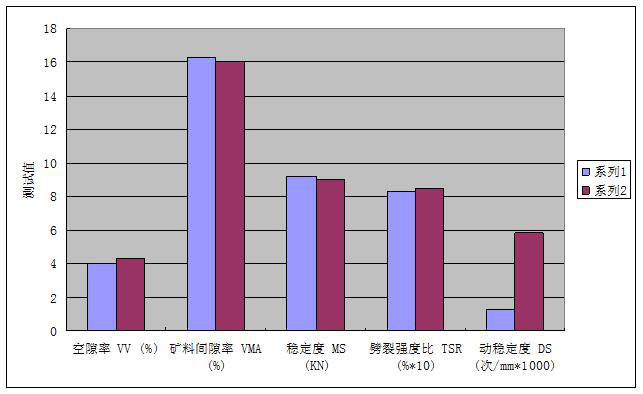

五、热拌沥青和LT-W1温拌沥青混合料性能比较
（级配AC-13C，AH-70，掺量6%，最佳油石比4.9%）

注：红色为温拌沥青混合料，蓝色为热拌沥青混合料

六、LT-W1温拌剂的优势
（1） 延长施工季节，可在0℃以下的低温环境下施工；
（2） 明显降低沥青混合料生产能耗，与HMA相比可节约30%的能源消耗；
（3） 可减少30% 以上的CO2等气体以及粉尘的排放量，降低环境污染、改善工人工作环境质量；
（4） 较低的拌和温度有利于减少施工过程中沥青的老化，适合于夜间施工和冬季施工；
（5） 延长沥青混合料拌和设备使用寿命，降低设备维修成本；
（6） 温拌沥青混合料铺筑的路面更容易实现再生。

七、包装及存储要求
定量包装，内含若干PE小袋，放置于干燥、阴凉处。可按客户需求定制包装。

八、部分工程案例
江西永武高速试验段   江西赣鄂隧道     哈尔滨大成街     包头文化路、青山路
